POWER SUPPLY EXPSU20 EN54-4 – это система управления и зарядного устройства, отвечающая требованиям стандарта EN54-4, которая может использоваться как в автономных приложениях (для питания устройств обнаружения пожара и сигнализации), так и для Ады для электростанций обнаружение и выключение, как новый MINI-EXFIRE360.

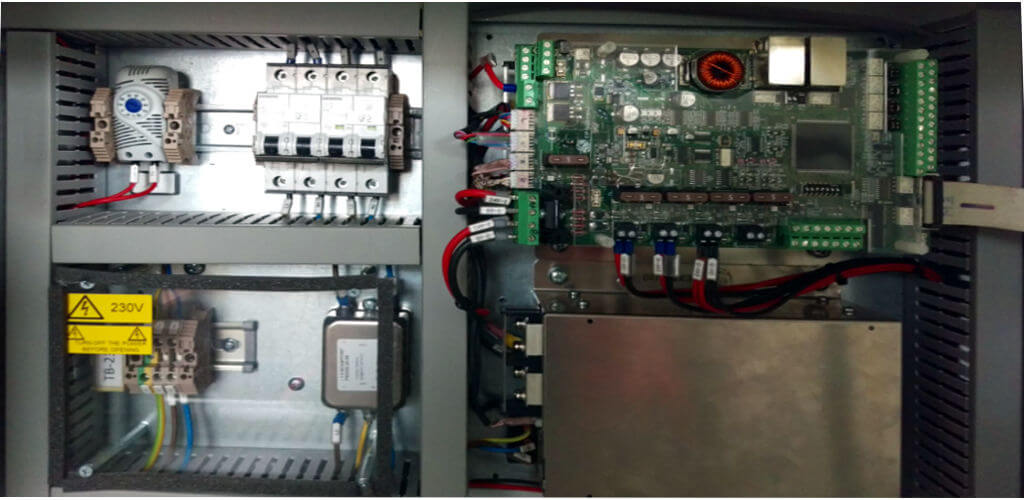

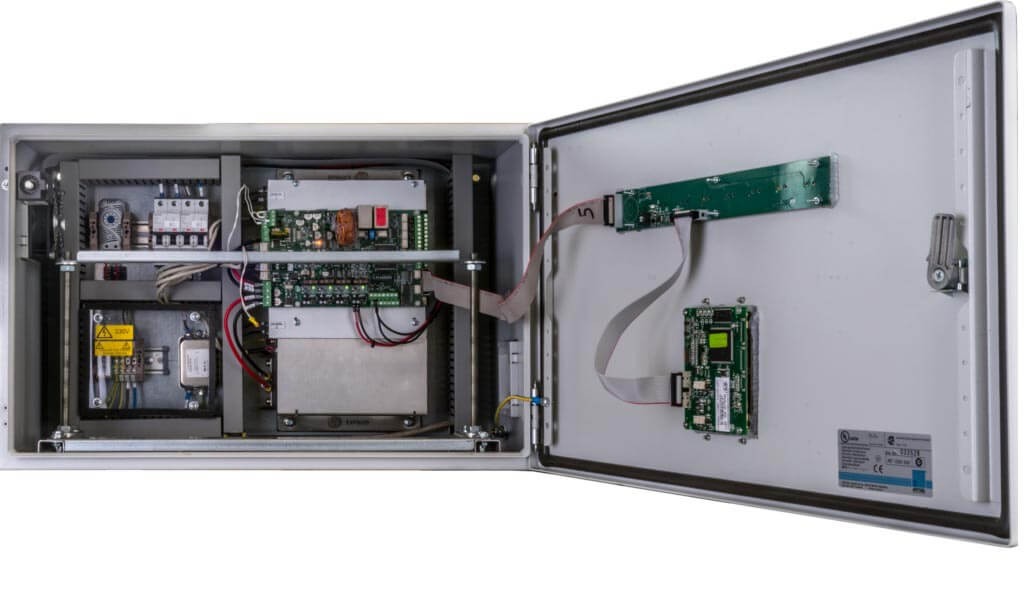

Он поставляется в металлической коробке размером 400 мм (h) x 600 мм (л) x 400 мм (p) и основан на:

– п. 1 блок питания 220 В переменного тока / 24 В постоянного тока 600 Вт (избыточный);

– п. 1 для управления зарядкой аккумулятора и выходами питания в комплекте с двумя портами CANbus для передачи сигналов неисправностей и управления линиями и интерфейсом ввода / вывода;

– п. 1 плата для управления светодиодами передней сигнализации (EXPSU20-LED);

– п. 2 батареи с максимальной емкостью 55 Ач.

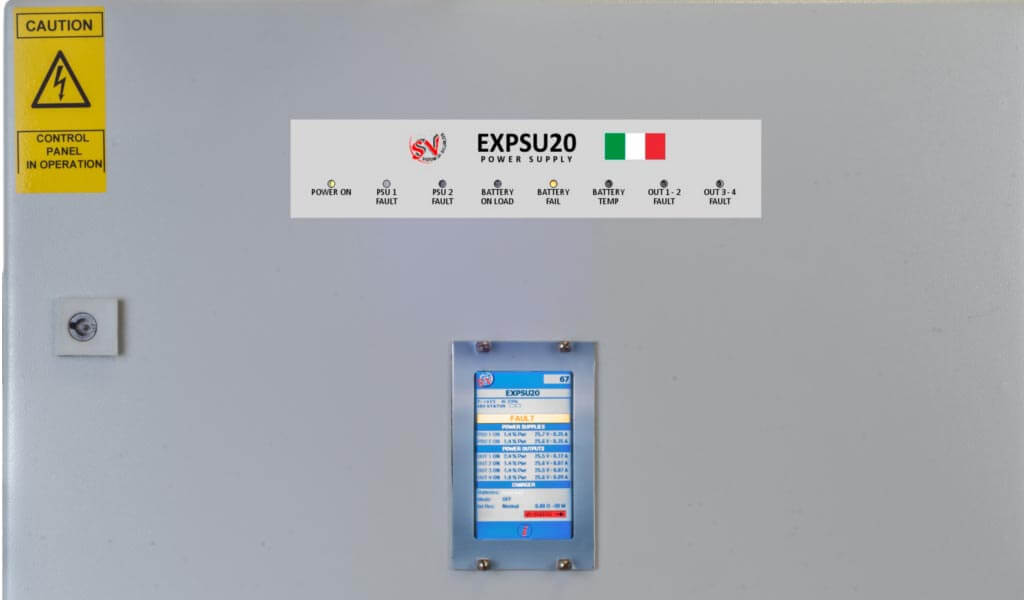

В случае необходимости можно завершить продукт, установив 4,3-дюймовый сенсорный ЖК-дисплей на передней двери для подключения к плате EXPSU20-LED: таким образом можно будет детально просмотреть состояние системы и измеренные значения напряжения / тока.

Контрольная панель может работать с батареями емкостью до 55 Ач с максимальным током зарядки 3 А. Величина зарядного тока, температуры и напряжения на батареях постоянно контролируется, обеспечивая почти немедленную сигнализацию в случае отказа. Внутреннее сопротивление батарей оценивается каждые 30 минут через инновационную тестовую схему, которая позволяет получить значение эквивалентного импеданса более точное и решающее, чем то, что может быть достигнуто с помощью классического теста заряда / разряда или измерения падения напряжения ,

Питание на внешние устройства гарантируется четырьмя выходами 25,6 В постоянного тока с плавким предохранителем и ограничено 5А, максимум 20 А. Каждый канал контролируется от короткого замыкания, отказа предохранителя и перенапряжения или перегрузки по току, а также полностью независим от других.

Карта также снабжена следующими линиями ввода / вывода:

– п. 2 обычных входа для управления технологическими сигналами;

– п. 2 цифровых входа для управления технологическими сигналами;

– п. 8 релейных выходов с чистыми обменными контактами (2 из них с фиксированной функциональностью для сигнализации отказа сети и отказа батареи, остальные программируемые);

– п. 8 программируемых выходов с открытым коллектором.

Наконец, карта может быть подключена к системе EXFIRE360. Благодаря портам CANbus EXPSU20 EN54-4 может быть подключен непосредственно к шине панели управления EXFIRE360 / MINI-EXFIRE360, становясь фактически управляющей картой ввода-вывода.
